Refrigeración, mantenimiento y riesgo eléctrico: encontrar el equilibrio
Cambiar metal líquido por PTM en un portátil puede ser una opción cuando buscamos una interfaz estable y un rendimiento térmico adecuado para el equipo.
Conseguir la temperatura más baja posible no siempre es el único objetivo al revisar la refrigeración de un portátil. También conviene valorar la estabilidad del material térmico, sus necesidades de mantenimiento y los riesgos asociados a su manipulación.
El metal líquido ofrece un rendimiento térmico elevado, pero conduce la electricidad y requiere especial cuidado durante una intervención. En determinados equipos puede tener sentido sustituirlo por un material de cambio de fase como Thermal Grizzly PhaseSheet PTM.
En Computer Chamberí hemos utilizado este material en dos portátiles ASUS para sustituir el metal líquido. Nuestra experiencia ha sido positiva: compartimos el criterio del taller para equilibrar refrigeración, mantenimiento y riesgo eléctrico.
¿Por qué sustituir el metal líquido de un portátil?
El metal líquido facilita la transferencia de calor entre los chips y el disipador. Con una aplicación y un contacto correctos, puede ofrecer un rendimiento excelente. Sin embargo, es conductor de electricidad: si alcanza contactos o componentes eléctricos, puede provocar un cortocircuito.
Cuando llega el momento de intervenir sobre la refrigeración, conviene valorar si sigue siendo la opción más adecuada. En algunos portátiles, pasar a PTM permite priorizar un rendimiento suficiente, estabilidad del material y menor riesgo eléctrico asociado a la nueva interfaz.
La presencia de metal líquido no significa que el equipo vaya a fallar ni obliga a sustituirlo si funciona correctamente. La decisión debe basarse en una revisión del portátil y en sus condiciones de uso.
Puedes ampliar las diferencias entre los materiales tradicionales en nuestra comparativa de pasta térmica frente a metal líquido para la refrigeración de portátiles.
¿Qué es Thermal Grizzly PhaseSheet PTM?
PhaseSheet PTM es una lámina de material de interfaz térmica de cambio de fase. Se coloca entre el procesador o el chip gráfico y la superficie de contacto del disipador para facilitar el paso del calor.
Aunque se presenta como una lámina, cambia de consistencia durante el funcionamiento y se adapta a las pequeñas irregularidades de las superficies. No debe confundirse con las almohadillas térmicas gruesas utilizadas para cubrir separaciones en memorias y componentes de alimentación.
PhaseSheet PTM y PTM7950 son referencias comerciales diferentes. No deben atribuirse a uno las especificaciones del otro. En estas intervenciones utilizamos el producto de Thermal Grizzly.
Cómo trabaja con el calor
A temperatura ambiente permanece sólido. Por encima de aproximadamente 45 °C comienza a licuarse. Su funcionamiento no consiste en aumentar el grosor para separar el chip del disipador: el material se vuelve fluido y la presión de montaje favorece su distribución en una capa fina de contacto.
Al enfriarse vuelve al estado sólido y se contrae. Según Thermal Grizzly, este comportamiento ayuda a reducir el desplazamiento del material fuera de la superficie de contacto, conocido como pump-out.
Qué es el efecto pump-out
Los ciclos de calentamiento y enfriamiento provocan dilataciones y movimientos en las superficies. Estos cambios pueden desplazar progresivamente algunos materiales térmicos hacia los bordes y empeorar el contacto.
PhaseSheet PTM está diseñado para limitar este efecto y mantener una interfaz estable durante periodos prolongados. Es una característica interesante cuando se busca reducir la frecuencia de renovación del material térmico.
Características técnicas de Thermal Grizzly PhaseSheet PTM
- Tipo: material de interfaz térmica de cambio de fase en lámina.
- Conductividad eléctrica: no conductor.
- Inicio de licuefacción: por encima de 45 °C.
- Grosor nominal: 0,2 mm.
- Rango de funcionamiento del material: de −75 °C a +150 °C.
- Aplicaciones: procesadores y chips gráficos.
- Color: gris.
El rango indicado corresponde al material térmico; no representa una temperatura segura para el procesador o la gráfica. La ficha técnica consultada no publica una conductividad térmica numérica en W/m·K, por lo que no atribuimos cifras de otros productos.
El fabricante indica que el rendimiento se estabiliza tras aproximadamente diez ciclos térmicos por encima de 60 °C. Conviene comprobar el montaje inicialmente y evaluar también el comportamiento después de varios ciclos de calentamiento y enfriamiento.
La ficha menciona una fuerza de contacto aproximada de 300–400 N para una distribución óptima. Ese dato no autoriza a apretar más los tornillos del portátil: deben respetarse el diseño y las especificaciones de montaje del sistema de refrigeración.
Honeywell PTM7950 frente a Thermal Grizzly PhaseSheet PTM
Honeywell PTM7950 y Thermal Grizzly PhaseSheet PTM son materiales de interfaz térmica de cambio de fase. Comparten este principio de funcionamiento, pero son referencias comerciales distintas: no debemos intercambiar sus nombres ni trasladar automáticamente las especificaciones de uno al otro.
Qué tienen en común
Ambos se presentan en lámina y cambian de consistencia alrededor de los 45 °C. El calor y la presión del disipador favorecen su adaptación a las superficies de contacto para formar una interfaz fina. No son almohadillas gruesas destinadas a cubrir grandes separaciones.
Conductividad térmica: qué datos publica cada fabricante
Honeywell publica para PTM7950 una conductividad térmica típica de 8,5 W/m·K. La ficha de PhaseSheet PTM consultada no ofrece una cifra equivalente. Esa ausencia no demuestra que su rendimiento sea inferior: para conocer la diferencia real hay que probar ambos productos en el mismo equipo, con condiciones de carga y montaje equivalentes.
Grosor inicial y adaptación al disipador
PhaseSheet PTM tiene un grosor nominal de 0,2 mm. La documentación de Honeywell recoge distintos espesores de suministro para PTM7950, por lo que hay que comprobar la presentación adquirida. El grosor inicial de la lámina no equivale al espesor final de la interfaz después del calentamiento y la presión de montaje.
Thermal Grizzly indica que PhaseSheet PTM estabiliza su rendimiento después de aproximadamente diez ciclos térmicos por encima de 60 °C. Esta indicación pertenece a su producto y no debe trasladarse automáticamente al PTM7950.
Cuál hemos utilizado y qué podemos concluir
En los dos ASUS de este artículo utilizamos Thermal Grizzly PhaseSheet PTM y nuestra valoración del trabajo fue positiva. No hemos realizado una comparación directa con Honeywell PTM7950 en estos equipos, por lo que no atribuimos una ventaja de temperatura o duración a uno frente al otro.
La elección debe considerar el producto concreto, su espesor, el contacto del disipador y el comportamiento posterior del portátil. Compartir la tecnología de cambio de fase no garantiza un resultado idéntico en cualquier sistema de refrigeración.
Fuentes: ficha técnica de Honeywell PTM7950 y ficha técnica de Thermal Grizzly PhaseSheet PTM.
¿Compensa aceptar unos grados más frente al metal líquido?
En algunos equipos puede compensar, siempre que se mantenga un margen térmico adecuado y el rendimiento que necesita el usuario.
Imaginemos que, en una comparación bajo las mismas condiciones, un portátil registra entre 3 y 5 °C más con PTM bajo carga que con metal líquido correctamente aplicado. Si conserva sus frecuencias, no aparece una limitación térmica adicional y el ruido sigue siendo aceptable, esa diferencia puede ser un compromiso razonable a cambio de utilizar un material no conductor y orientado a intervalos prolongados.
Si esos grados adicionales provocan pérdida de rendimiento o un aumento importante del ruido, el cambio puede no ser adecuado. En portátiles que ajustan automáticamente potencia y frecuencias, también hay que comparar el consumo y el rendimiento: una temperatura similar no garantiza unas condiciones equivalentes.
PTM y mantenimiento: una interfaz pensada para durar
Uno de los motivos para valorar el PTM es buscar estabilidad a largo plazo y reducir la necesidad de renovar la interfaz térmica. Thermal Grizzly presenta PhaseSheet PTM como una opción más duradera que las pastas térmicas tradicionales y apropiada para intervalos prolongados.
No existe un plazo universal en años ni podemos asegurar que siempre dure más que una aplicación correcta de metal líquido. La ventaja debe valorarse según el equipo y su uso.
Además, espaciar la renovación de la interfaz no elimina la limpieza periódica. Los ventiladores y las aletas del disipador siguen acumulando polvo. En nuestra guía de limpieza interna de portátiles y cuándo realizar el mantenimiento explicamos los síntomas que conviene revisar.
Menor riesgo eléctrico tras una retirada cuidadosa
PhaseSheet PTM no conduce la electricidad. Al utilizarlo como nueva interfaz, se evita la presencia de metal líquido en esa aplicación. Esto reduce el riesgo eléctrico asociado a posibles desplazamientos del nuevo material, pero no convierte toda la intervención en una operación sin riesgos.
Los restos del metal líquido anterior siguen siendo conductores y requieren una retirada controlada. También es necesario revisar las protecciones alrededor de los chips, las superficies del disipador y los materiales de memorias y alimentación.
El PTM tampoco soluciona por sí solo un ventilador defectuoso, un disipador deformado o una presión de contacto insuficiente. La revisión debe abarcar el conjunto del sistema de refrigeración.
Nuestra experiencia en dos portátiles ASUS
Realizamos la sustitución del metal líquido por el mismo PTM de Thermal Grizzly en dos portátiles ASUS distintos. Las fotografías de las intervenciones corresponden a diferentes equipos y no deben interpretarse como una única secuencia de desmontaje.
El trabajo incluye revisar las superficies de contacto, retirar cuidadosamente el material anterior, preparar las zonas de CPU y GPU y colocar las láminas correspondientes. Después se monta el disipador respetando el sistema de fijación y se comprueba el funcionamiento.

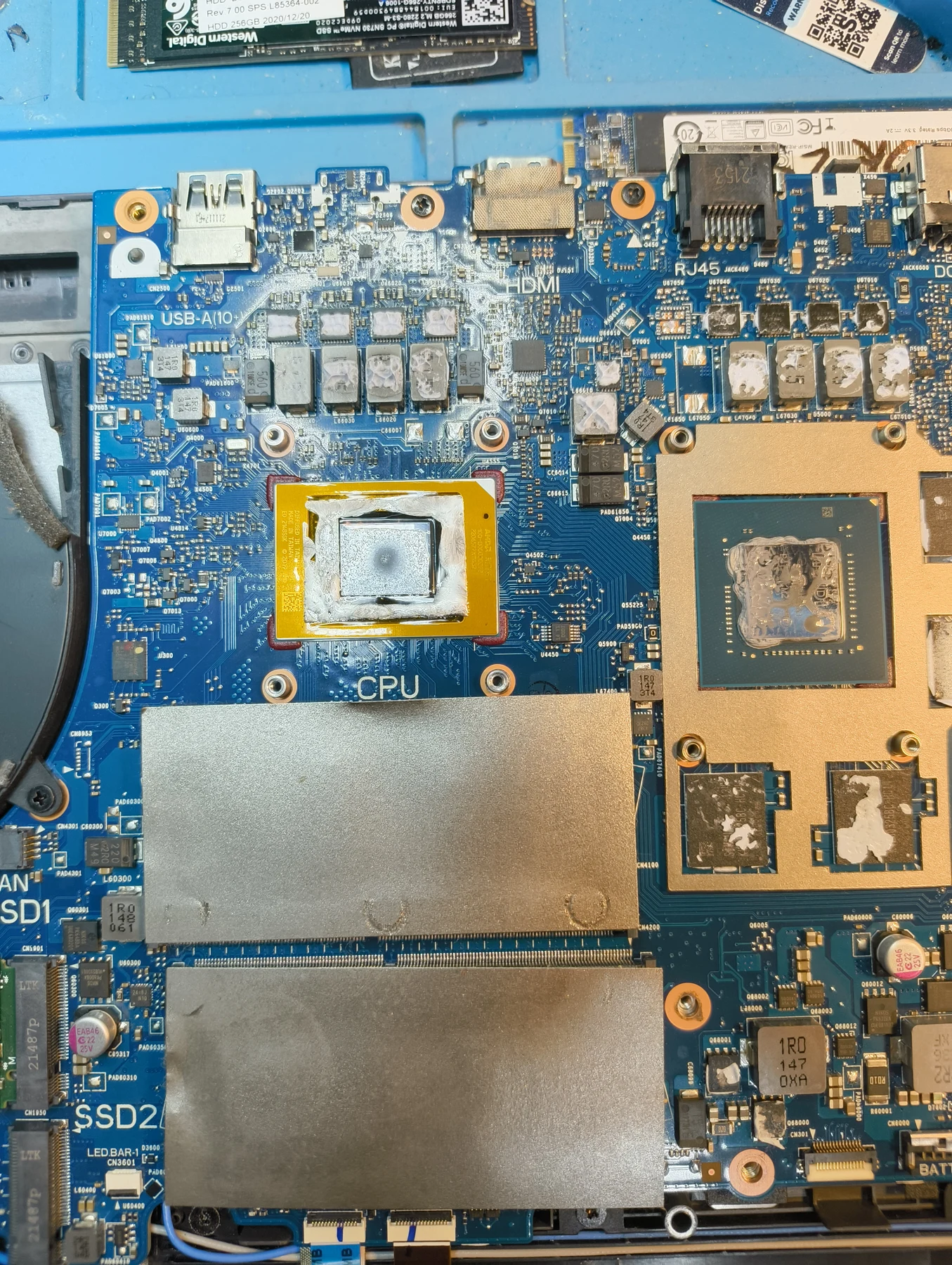

Revisión y retirada del metal líquido
En el primer ASUS revisamos las superficies de los chips y las protecciones de su entorno. La fotografía documenta esta fase de la intervención, en la que es fundamental controlar los restos del material conductor.

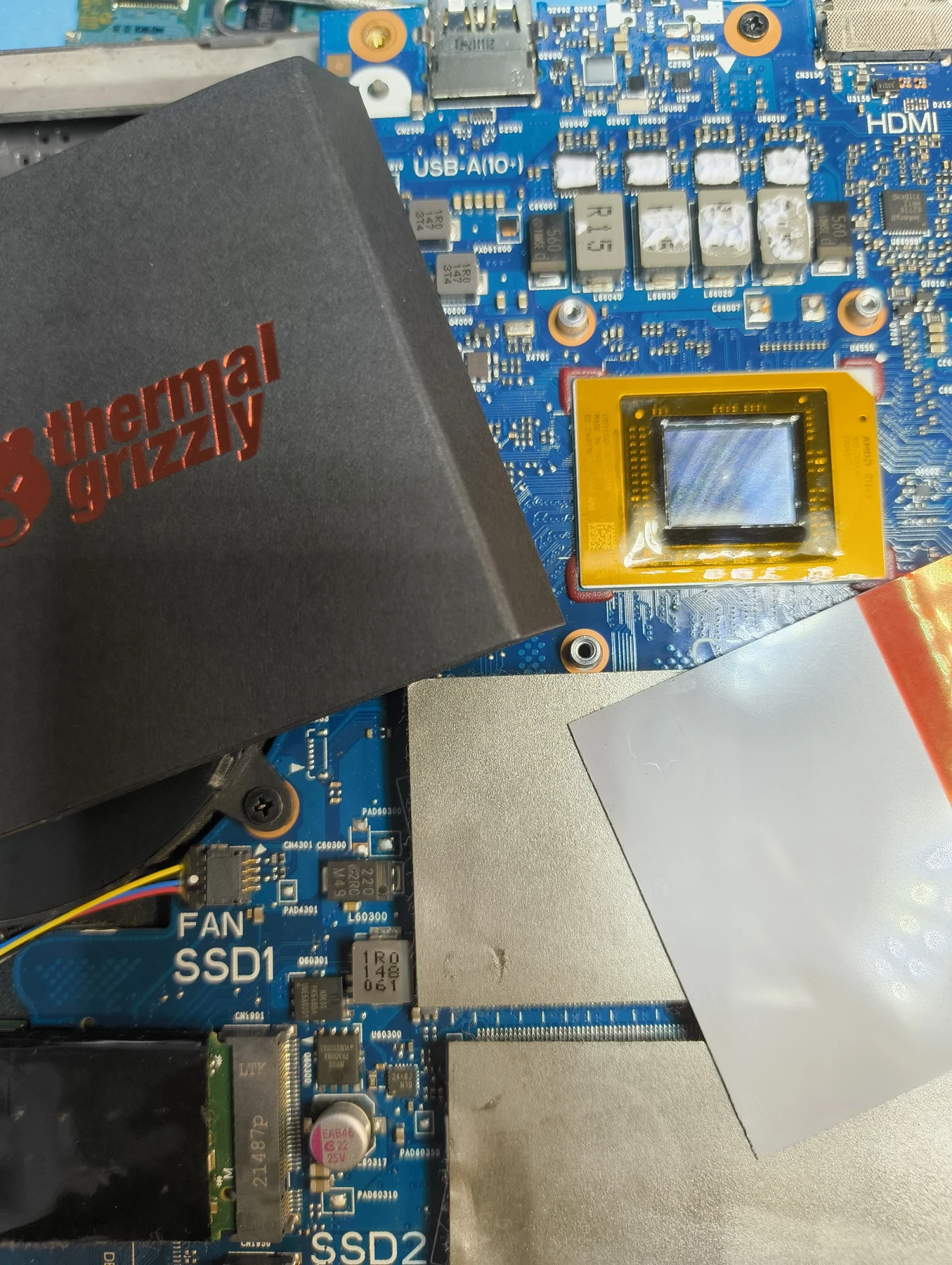

Preparación del PTM de Thermal Grizzly
La siguiente imagen muestra el material de Thermal Grizzly durante la preparación. La lámina se ajusta a la zona de contacto del chip, respetando las necesidades del sistema de refrigeración.

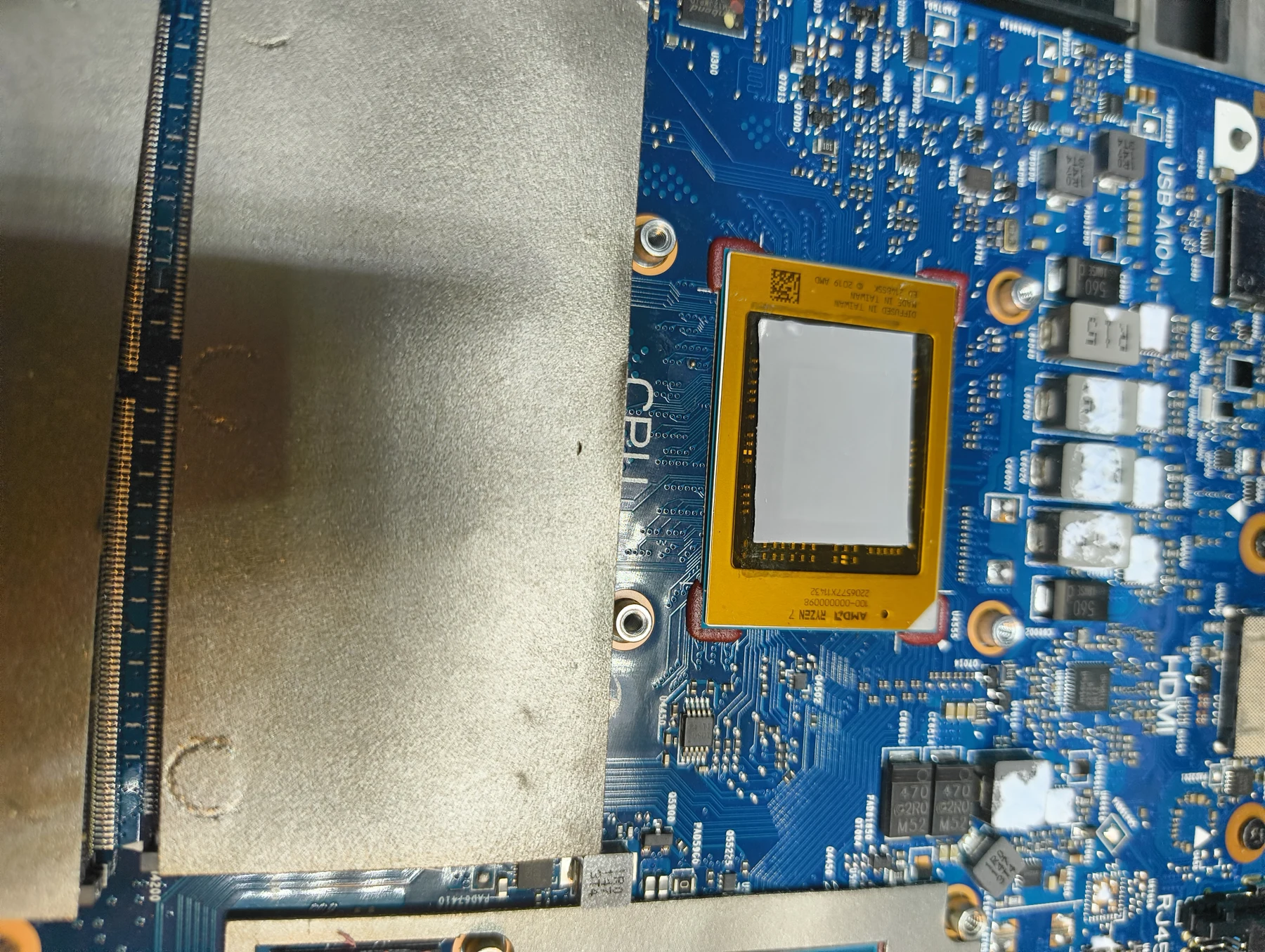

Detalle de la lámina sobre el chip
Este detalle permite ver la lámina colocada antes de montar el disipador. El contacto final depende también de la presión y del apoyo del conjunto después del montaje.

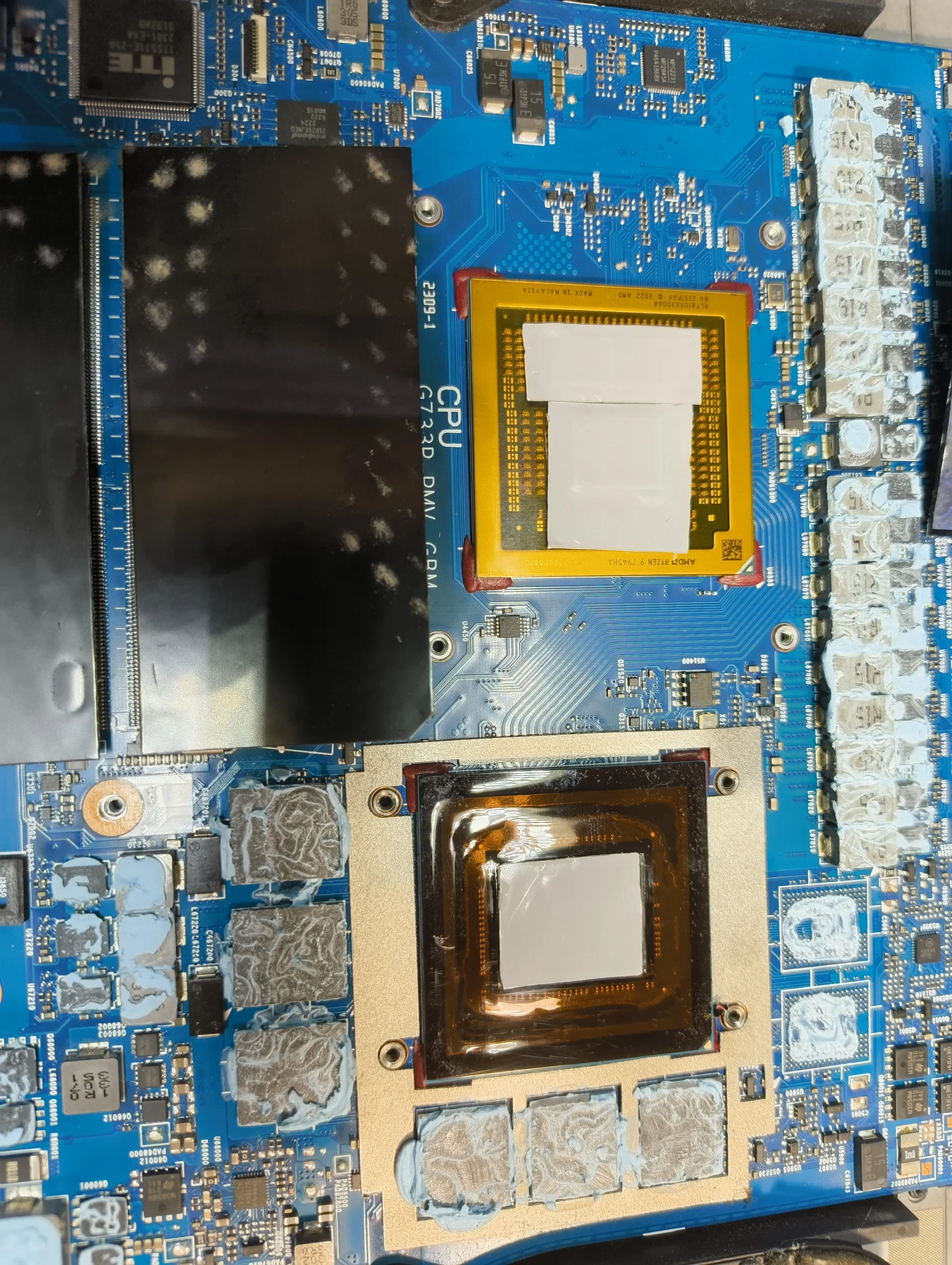

Intervención en el segundo portátil ASUS
Esta fotografía pertenece al otro ASUS intervenido. Documenta las zonas de CPU y GPU durante el trabajo con el mismo producto PTM; no es una continuación del desmontaje del primer ordenador.
Lecturas posteriores en el ASUS ROG Strix G733PZ
En uno de los equipos, identificado en G-Helper como ASUS ROG Strix G733PZ, registramos dos lecturas posteriores al trabajo:
- CPU: 52 °C y 53 °C.
- GPU: 43 °C en ambas lecturas.
- Ventiladores de CPU y GPU: 2.100 rpm.

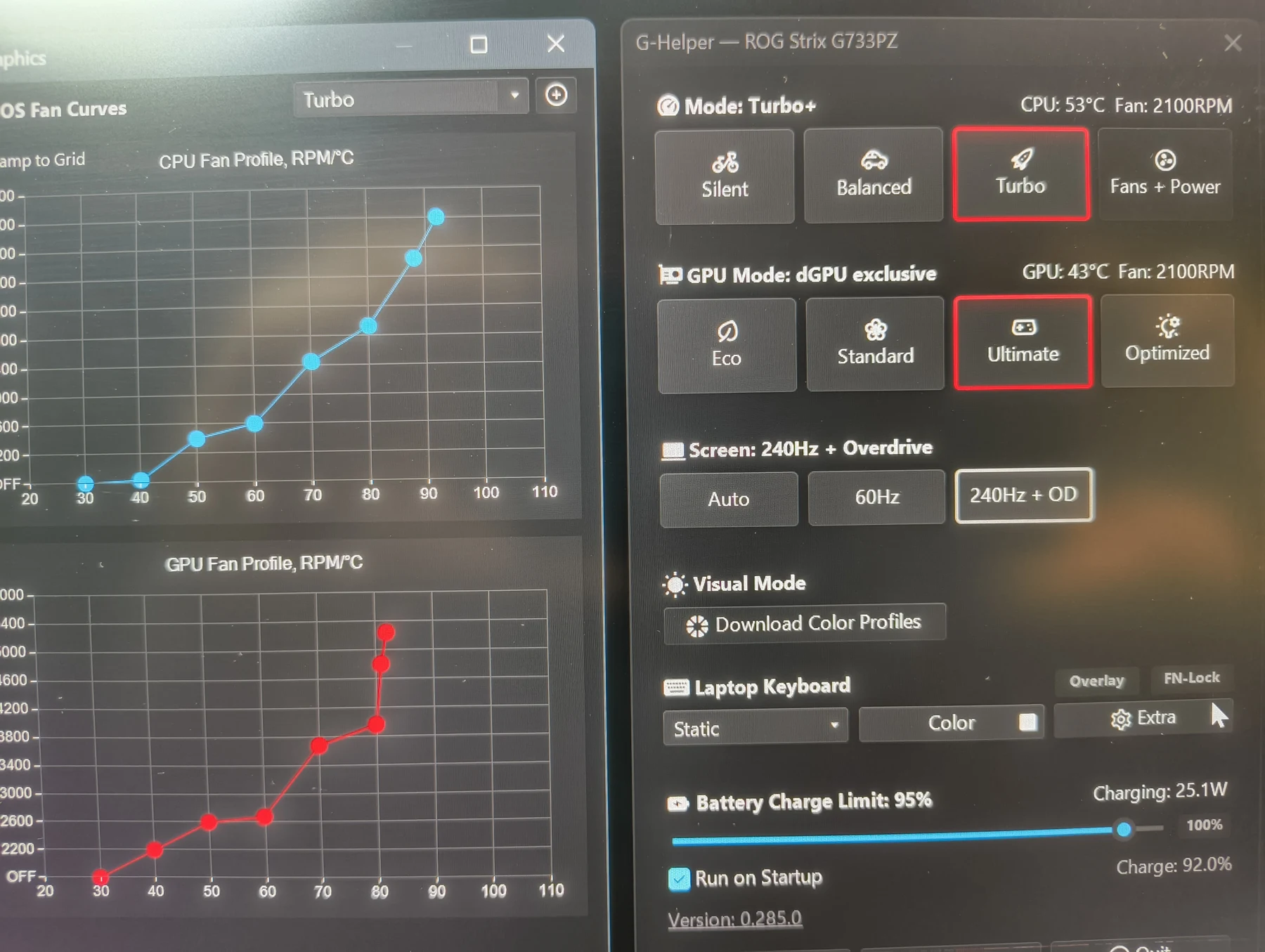

Las dos fotografías siguientes recogen lecturas puntuales posteriores a la intervención en el G733PZ. Se muestran para documentar su funcionamiento en esos momentos, sin presentarlas como una prueba comparativa de estrés.
En la segunda lectura la CPU marca 53 °C y la GPU mantiene 43 °C. La diferencia de un grado entre ambas fotografías es una variación puntual, no una medida de mejora frente al metal líquido.
La valoración del taller fue positiva. Estas lecturas puntuales no incluyen una medición anterior comparable ni una prueba sostenida con una carga definida, por lo que no permiten cuantificar una mejora o una diferencia frente al metal líquido.
Las curvas visibles en G-Helper corresponden a los perfiles de los ventiladores; no son un registro de temperaturas durante una prueba de estrés. Para una comparación completa conviene registrar temperatura ambiente, potencia, frecuencias, rendimiento y posibles limitaciones térmicas.
Cuándo valorar el cambio a PTM
Puede ser una opción interesante al intervenir sobre un portátil cuando se priorizan estabilidad de la interfaz, menor riesgo eléctrico del material y rendimiento suficiente. Hay que comprobar que el disipador permite un contacto adecuado y que el equipo mantiene un comportamiento correcto bajo carga.
Si el metal líquido está bien aplicado, el portátil funciona correctamente y no necesita una intervención, su presencia no obliga a retirarlo. La elección depende del estado del equipo y de las prioridades de uso.
Mantenimiento y refrigeración de portátiles en Madrid
En Computer Chamberí revisamos problemas de temperatura y valoramos la solución térmica según cada portátil. En determinadas intervenciones, sustituir metal líquido por PTM puede ser una decisión razonable para equilibrar rendimiento, mantenimiento y riesgo eléctrico.
Si tu ASUS se calienta demasiado, pierde rendimiento o quieres valorar esta alternativa, indícanos el modelo y cómo lo utilizas. Este mantenimiento no requiere borrar los datos del equipo.
¿Tu portátil necesita una revisión de refrigeración?
Consulta la sustitución de metal líquido por PTM. Valoramos el modelo, el estado del sistema de refrigeración y si el cambio es adecuado para tu ordenador.
Precio orientativo: 90 € IVA incluido
El importe puede variar según el modelo y el estado del portátil. Te confirmamos el presupuesto tras revisar tu equipo, antes de realizar el trabajo.
Indícanos la marca, el modelo completo y los síntomas de temperatura o pérdida de rendimiento.
También puedes llamarnos al 911 636 447 o visitarnos en Calle Fernández de los Ríos 30, Madrid, en nuestro taller de reparación de portátiles en Chamberí.
Preguntas frecuentes sobre PTM y metal líquido
¿El PTM aumenta su grosor cuando se calienta?
Su funcionamiento no se basa en aumentar el grosor. PhaseSheet PTM comienza a licuarse por encima de 45 °C y se distribuye bajo la presión del disipador para formar una capa fina. Al enfriarse vuelve al estado sólido.
¿El PTM refrigera mejor que el metal líquido?
No necesariamente. El metal líquido correctamente aplicado puede ofrecer un rendimiento superior. El interés del PTM está en valorar conjuntamente el resultado térmico, la estabilidad y la ausencia de conductividad eléctrica del producto.
¿Cuántos grados cambia la temperatura al sustituir metal líquido por PTM?
No existe una diferencia fija. Un aumento de 3–5 °C puede servir como ejemplo de compromiso, pero solo una comparación en condiciones equivalentes permite conocer la diferencia real de un equipo.
¿Cuánto dura PhaseSheet PTM?
El fabricante lo presenta como un material para intervalos prolongados y más duradero que las pastas tradicionales. No establece una duración universal en años para todos los portátiles ni garantiza superar cualquier aplicación de metal líquido.
¿Hay que seguir limpiando el portátil si lleva PTM?
Sí. El material térmico no evita que se acumule polvo en ventiladores y salidas de aire. La limpieza debe valorarse según el estado y uso del equipo.
¿El PTM sustituye las almohadillas de las memorias?
No necesariamente. Las memorias y los componentes de alimentación pueden necesitar otros materiales y espesores. Hay que respetar el diseño térmico de cada zona.
